一、全襯PTFE/PFA襯氟蝶閥產品詳情

上海湖泉閥門有限公司全襯PTFE/PFA襯氟蝶閥是采用閥桿一起轉動的蝶板做啟閉件，用以實現閥門的開啟、關閉與調節。湖泉襯四氟蝶閥是襯氟蝶閥中的一種，襯氟蝶閥閥體采用分體式組合。便于裝配和密封調節，閥門工作時只有全氟塑料閥座與襯氟塑料蝶板與介質接觸。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，完全達到介質的零泄漏，該閥門體積小、開關迅速、外形美觀、工藝合理、性能可靠、操作輕便，使用壽命長。該襯氟蝶閥全襯PTFE/PFA可承受除熔融堿金屬和元素氟以外的任何腐蝕性介質，是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電、環保等系統的氣體、液體、半流體的管路和容器上做快速切斷和調節設備使用的產品。
襯里材料：PTFE、FEP、PFA、GXPO等。
連接形式：對夾式、法蘭式、凸耳式連接。
驅動方式：手動、蝸輪、電動、氣動、液動
全襯PTFE、PFA襯氟蝶閥

全襯PTFE/PFA襯氟蝶閥性能規范

設計標準		HG/T 3704，GB/T 12238		API 608
結構長度		HG/T 3704，GB/T 12221		ASMEB 16.10
法蘭形式尺寸		HG/T 20592，GB/T 9119		ASMEB 16.5，JISB2220
檢驗與試驗		GB/T 13927，JB/T 9092		API 598
公稱壓力（MPa）		1	1.6	150Lb
實驗壓力（MPa）	殼體試壓	1.5	1.5	1.5
	高圧密封	1.1	1.1	1.1
	低壓密封	0.6	0.6	0.6

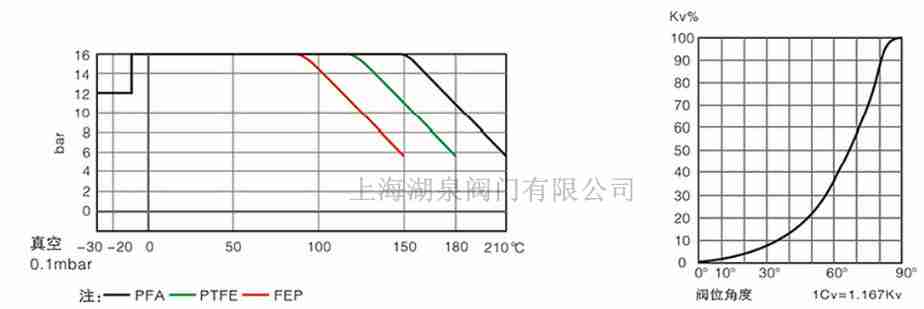

適用溫度（℃）		PTFE：30-180 PFA：30-200 FEP：30-150 GXPO：10-80
適用介質		鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質

注：襯氟閥門殼體試壓和密封按照上表測試，測試標準僅供參考通用閥門標準。高壓力特殊情況協商處理。

全襯PTFE/PFA襯氟蝶閥連接尺寸表

PN：0.6MPa

主要尺寸									參考值
DN（mm）	DN（inch）	L	D	D1	D2	f	b	Z-Фd	D0	H	重量（Kg）
40	1 1/2	106	130	100	80	3	17	4-14	150	140	3.5
50	2	108	140	110	90	3	17	4-14	150	140	4.5
65	2 1/2	112	160	130	110	3	17	4-14	150	150	6.5
80	3	114	190	150	125	3	19	4-18	150	165	9
100	4	127	210	170	145	3	19	4-18	200	180	11
125	5	140	240	200	175	3	20	8-18	200	200	19
150	6	140	265	225	200	3	21	8-18	200	220	28
200	8	152	320	280	255	3	23	8-18	200	270	55
250	10	165	375	335	310	3.5	26	12-18	200	320	71
300	12	178	440	395	363	3.5	26	12-23	240	330	90
350	14	190	490	445	413	4	26	12-23	240	385	122
400	16	216	540	495	463	4	26	16-23	280	430	140
450	18	222	595	550	518	4	26	16-23	280	480	160
500	20	229	645	600	568	4	28	20-23	320	540	200
600	24	267	755	705	667	5	30	20-26	320	610	270
700	28	292	860	810	772	5	30	24-26	360	650	320
800	32	318	975	920	878	5	30	24-30	360	710	390
900	36	330	1075	1020	980	5	32	24-30	380	780	455
1000	40	410	1175	1120	1080	5	32	28-30	400	900	690
1200	48	470	1405	1340	1295	5	32	32-33	400	1050	830

PN：1.0MPa

主要尺寸									參考值
DN（mm）	DN（inch）	L	D	D1	D2	f	b	Z-Фd	D0	H	重量（Kg）
40	1 1/2	106	150	110	85	3	19	4-18	150	140	3.5
50	2	108	165	125	100	3	21	4-18	150	140	4.5
65	2 1/2	112	185	145	120	3	21	4-18	150	150	6.5
80	3	114	200	160	135	3	21	8-18	150	165	9
100	4	127	220	180	155	3	23	8-18	200	180	11
125	5	140	250	210	185	3	23	8-18	200	200	19
150	6	140	285	240	210	3	25	8-23	200	220	28
200	8	152	340	295	265	3	25	8-23	200	270	55
250	10	165	395	350	320	3.5	28	12-23	200	320	71
300	12	178	445	400	370	3.5	28	12-23	240	330	90
350	14	190	505	460	430	4	28	16-23	240	385	122
400	16	216	565	515	480	4	28	16-26	280	430	140
450	18	222	615	565	530	4	30	20-26	280	480	160
500	20	229	670	620	580	4	30	20-26	320	540	200
600	24	267	780	725	680	5	34	20-30	320	610	270
700	28	292	895	840	795	5	36	24-30	360	650	320
800	32	318	1015	950	900	5	38	24-33	360	710	390
900	36	330	1115	1050	1000	5	40	28-33	380	780	455
1000	40	410	1230	1160	1115	5	42	28-36	400	900	690
1200	48	470	1455	1380	1330	5	44	32-39	400	1050	830

PN：1.6MPa

主要尺寸									參考值
DN（mm）	DN（inch）	L	D	D1	D2	f	b	Z-Фd	D0	H	重量（Kg）
40	1 1/2	106	150	110	85	3	19	4-14	150	140	4
50	2	108	165	125	100	3	21	4-18	150	140	5
65	2 1/2	112	185	145	120	3	21	4-18	150	150	8
80	3	114	200	160	135	3	22	8-18	150	165	12
100	4	127	220	180	155	3	23	8-18	200	180	14
125	5	140	250	210	185	3	23	8-18	200	200	22
150	6	140	285	240	210	3	25	8-23	200	220	30
200	8	152	340	295	265	3	25	12-27	200	270	65
250	10	165	405	355	320	3.5	28	12-27	200	320	80
300	12	178	460	410	370	3.5	30	12-27	240	330	95
350	14	190	520	470	430	4	32	16-27	240	385	125
400	16	216	580	525	480	4	34	16-30	280	430	155
450	18	222	640	585	550	4	42	20-30	280	480	175
500	20	229	715	650	610	5	42	20-33	320	540	230
600	24	267	840	770	720	5	48	20-36	320	610	300
700	28	292	910	840	759	5	48	24-36	360	650	335
800	32	318	1025	950	900	5	48	24-39	360	740	425
900	36	330	1125	1050	1000	5	50	28-39	380	780	500
1000	40	410	1255	1170	1110	5	50	28-42	400	900	715
1200	48	470	1485	1390	1330	5	50	32-48	400	1050	860

PN：2.5MPa

主要尺寸									參考值
DN（mm）	DN（inch）	L	D	D1	D2	f	b	Z-Фd	D0	H	重量（Kg）
40	1 1/2	106	150	110	85	3	19	4-18	150	140	4
50	2	108	165	125	100	3	21	4-18	150	140	5
65	2 1/2	112	185	145	120	3	23	8-18	150	150	8
80	3	114	200	160	135	3	25	8-18	150	165	12
100	4	127	235	190	155	3	25	8-23	200	180	14
125	5	140	270	220	185	3	27	8-27	200	200	22
150	6	140	300	250	210	3	29	8-27	200	220	30
200	8	152	360	310	275	3	31	12-27	200	270	65
250	10	165	425	370	330	3.5	34	12-30	200	320	80
300	12	178	485	430	390	3.5	36	12-30	240	330	95
350	14	190	555	490	450	4	40	16-33	240	385	125
400	16	216	620	550	505	4	42	16-36	280	430	155
450	18	222	670	600	550	4	48	20-36	280	480	175
500	20	229	730	660	610	4	48	20-36	320	540	230
600	24	267							320	610	300
700	28	292							360	650	335
800	32	318							360	740	425
900	36	330							380	780	500
1000	40	410							400	900	715
1200	48	470							400	1050	860
