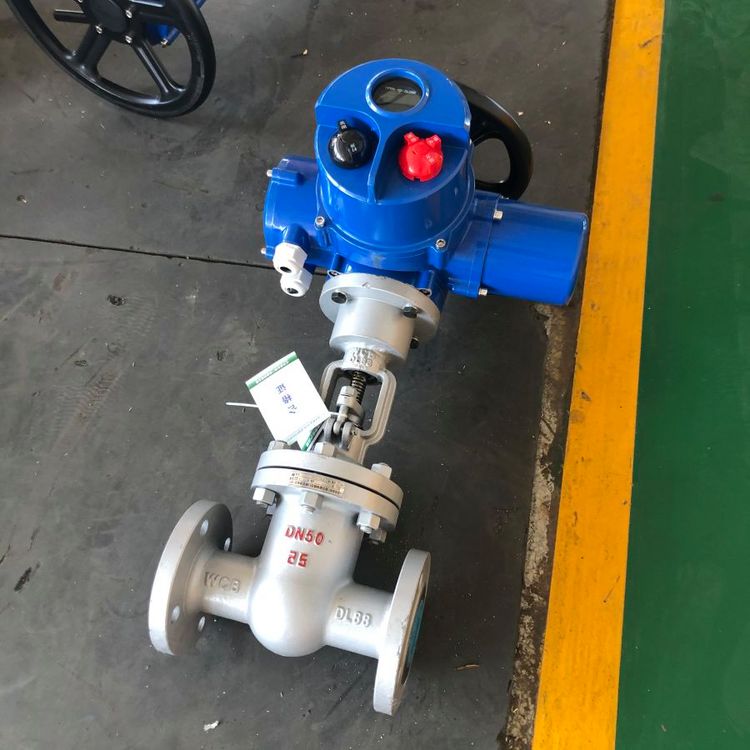

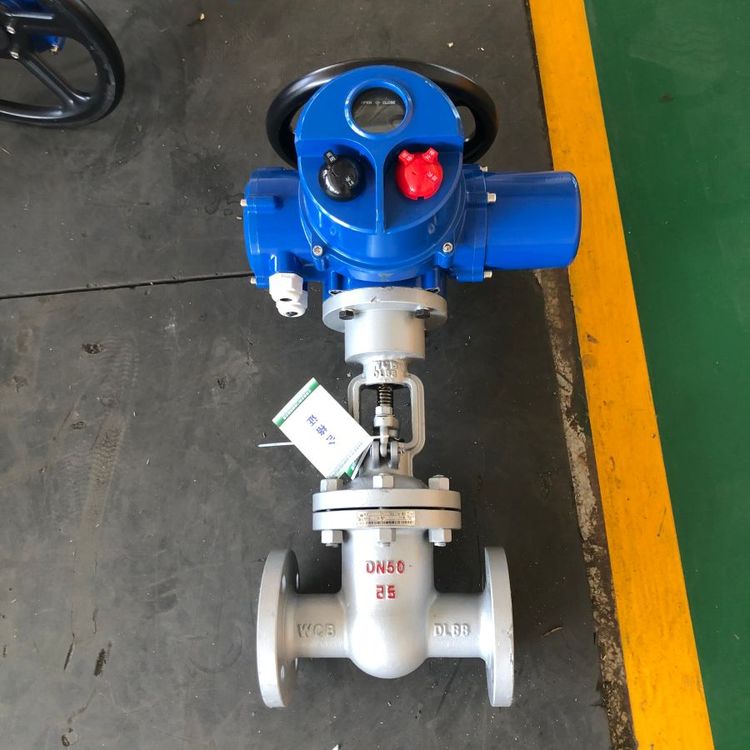

產品名稱：上海z941h-25c dn50非侵入式免開蓋電動閘閥[ 2023-12-26 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、上海z941h-25c dn50非侵入式免開蓋電動閘閥介紹
上海湖泉閥門集團有限公司上海z941h-25c dn50非侵入式免開蓋電動閘閥,非侵入式智能型電動執行器用于電動閥門的智能調節控制。采用非侵入式調節技術,無需拆卸閥門即可完成安裝和調節。利用高智能芯片,達到精準穩定控制效果。已廣泛用于石油、化工、水電、冶金、造船、輕工、食品等工業部門。該系列產品可以單臺控制，也可集中控制，可現場操作，也可以遠距離控制室控制。該產品除一體化，智能一體化外，還有防爆一體化，防爆智能一體化型（防爆等級ExdⅡBT4)、高溫高速型、自動調節型、總線型等。根據用戶需要還可以制成耐水型、耐寒型、船用型及防火型等不同防護類型的產品，能夠滿足用戶多方面要求。

二、上海z941h-25c dn50非侵入式免開蓋電動閘閥技術參數

1、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。

2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。

3，缺相保護：具有電源缺相保護功能。

4、控制模式：智能防爆型電動鑄鋼閘閥遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。

5、禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。

6、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。

7、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。

8、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。

三、上海z941h-25c dn50非侵入式免開蓋電動閘閥調整
注：先調關向，后調開向
2.1全關位置的調整
1、手動將閥門關嚴；
2、用螺絲刀壓下頂桿旋轉90°卡住，使中傳小齒輪與行程控制機構個位齒輪*脫開；
3、按關向箭頭旋轉關向調整軸，直到關向凸輪動作為止；
4、旋回頂桿***來的位置。
注意：此時應用螺絲刀旋轉一下調整軸，以確保中傳小齒輪與行程控制機構個位齒輪正確嚙合！
2.2全開位置的調整
1、手動將閥門開到所需的位置；
2、壓下頂桿旋轉90°卡住，使中傳小齒輪與行程控制機構個位齒輪*脫開；
3、按開向箭頭旋轉開向調整軸，直到開向凸輪動作為止；

四、上海z941h-25c dn50非侵入式免開蓋電動閘閥功能
1、行程限位保護功能
開到位、關到位、開過程、關過程、執行機構正在運行、中途限位
2、力矩限位保護功能
關過力矩、開過力矩、行程中過力矩
3、狀態查詢功能
停止/現場/遠程位置、現場打開/關閉/空位查詢、遠方有無開關及保持信號、遠方有無ESD信號、遠方有無自動控制信號、遠方自動控制電流值、有無總線信號
4、執行機構報警功能
電源缺相、電機過熱、比例控制信號丟失、執行機構內部故障、過力矩報警、堵轉報警、閥門轉向錯誤、閥位出錯、存在ESD信號
5、其它功能
相序自動糾正功能、遙控器設定功能、液晶中文顯示功能、現場控制點動/自保持選擇功能、電機剎車制動功能、觸點方式選擇功能、遠程雙線控制功能、死區可調節功能、 ESD超越保護功能、總線通訊功能
