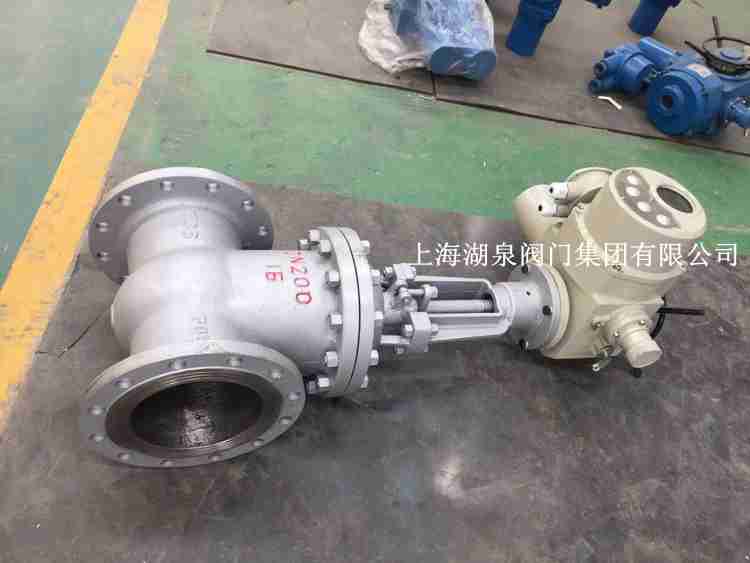

產品名稱：Z945T-16Q DN300排污水法蘭鑄鐵電動閘閥[ 2024-06-11 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Z945T-16Q DN300排污水法蘭鑄鐵電動閘閥介紹

上海湖泉閥門集團有限公司Z945T-10/16 球墨鑄鐵閘閥：法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為黃銅（Z41T-10）、灰鑄鐵（Z41W-10），公稱壓力 PN10/PN16 ,閥體材料為QT450球墨鑄鐵的閘閥。通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。閘閥的種類：按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為：?jiǎn)伍l極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

二、電動暗桿閘閥Z945T-10 Z945T-16Q 產品性能參數

Z945T-10、Z945T-16Q 型暗桿楔式單閘板手動閘閥性能參數型號	PN	工作壓力/MPa	適用溫度/℃	適用介質>
Z945T-10	10	1.0	≤100	水
Z945T-16Q	16	1.6	≤100	水

三、電動暗桿閘閥Z945T-10 Z945T-16Q 產品零部件材料

Z45T-10、Z45T-16Q 型暗桿楔式單閘板手動閘閥零部件材料型號	材料
Z45T-10、Z45T-16Q 型暗桿楔式單閘板手動閘閥零部件材料型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z45T-10	灰鑄鐵	鉻不銹鋼	鑄鋁青銅	O 形圈
Z4T5-16Q	球墨鑄鐵	鉻不銹鋼	鑄鋁青銅	O 形圈

Z45T-10 型暗桿楔式單閘板手動閘閥外形結構尺寸 DN	L	D	D1	D2	z×φd	H
50	178	165	125	102	4×φ19	285
65	190	185	145	122	4×φ19	305
80	203	200	160	138	8×φ19	330
100	229	220	180	158	8×φ19	405
125	254	250	210	188	8×φ19	460
150	267	285	240	212	8×φ23	506
200	292	340	295	268	8×φ23	610
250	330	395	350	320	12×φ23	730
300	356	445	400	370	12×φ23	950

Z45T-16Q 型暗桿楔式單閘板手動閘閥主要外形及結構尺寸 DN	L	D	D1	D2	z×φd	H
50	178	165	125	102	4×φ19	285
65	190	185	145	122	4×φ19	305
80	203	200	160	138	8×φ19	330
100	229	220	180	158	8×φ19	405
125	254	250	210	188	8×φ19	460
150	267	285	240	212	8×φ23	506
200	292	340	295	268	12×φ23	610
250	330	405	355	320	12×φ28	730
300	356	460	410	378	12×φ28	950
350	381	520	470	438	16×φ28	1125
400	406	582	525	490	16×φ31	1200
450	432	640	585	550	20×φ31	1320
500	457	715	650	610	20×φ34	1410
600	508	840	770	725	20×φ37	1500
700	610	910	840	795	24×φ37	1700
800	660	1025	950	900	24×φ40	1850
900	711	1125	1050	1000	28×φ40	2250
1000	811	1255	1170	1115	28×φ43	2400
