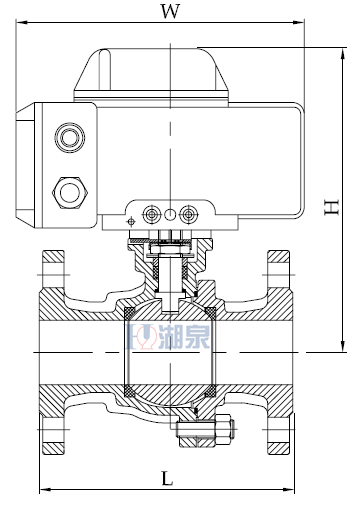

結構圖片

一、電動球閥q941f-25c dn400生產公司介紹

上海湖泉電動球閥q941f-25c dn400生產公司,生產廠家，該產品適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式,有開關型和調節型兩種。具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。提供全套工程閥門解決方案,電動法蘭球閥售前、售中、售后專業服務。電動法蘭球閥產品詳情名稱:電動法蘭球閥型號:Q941F 口徑:DN15-DN300 壓力:1.6MPa≈16.0M.. 密封性能優良,流通能力大,流阻系數小,結構簡單,維修方便,使用壽命長,閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過,. 免費提供法蘭電動球閥法蘭電動球閥選型,報價,閥門資料圖紙等,歡迎咨詢!

二、電動球閥q941f-25c dn400生產公司技術參數

公稱通徑DN（mm）	DN15~DN250
公稱壓力	PN1.0/1.6/2.5/4.0/6.4MPa
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
適用溫度	-40℃~+80℃（PTFE/PPL密封）-40℃~+350℃(金屬密封)
泄漏量	負荷ANSI B16.104標準
球體轉角	90°
閥體材質	WCB，304，316
閥座材料	聚四氟乙烯（常溫），特制PPL（高溫），金屬密封（高溫）

三、電動球閥q941f-25c dn400生產公司主要性能規范

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

四、電動球閥q941f-25c dn400生產公司主要零件材質

零件名稱	材料
閥體	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕介質		尿素等腐蝕性介質

五、電動球閥q941f-25c dn400生產公司主要規格尺寸

公稱壓力DN	L	D	H	L1	D1	b	Z-d1	H1
壓力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/140	95	275	157	65	14/16/16	4-14	48
20	140/140/150	105	280	157	75	14/16/16	4-14	53
25	150/150/165	115	287	157	85	14/16/16	4-14	58
32	165/165/180	135	354	208	100	16/16/18	4-18	68
40	180/180/200	145	312	208	110	16/16/18	4-18	73
50	200/200/220	160	325	208	125	16/20/20	4-18	80
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90
80	250/250/280	195	365	256	160	20/22/22	8-18	98
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120
125	320/320/360	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210
250	630 750	405 470	545	380
300	750 870	460 530	580	380
