產品名稱： dn800暗桿軟密封電動閘閥[ 2023-03-07 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、 dn800暗桿軟密封電動閘閥產品介紹

上海湖泉閥門集團有限公司電動暗桿軟密封閘閥:電動、法蘭連接、暗桿楔式剛性單閘板,閥座密封面材料為丁腈橡膠,公稱壓力 PN10,閥體材料為灰鑄鐵的閘閥。產品性能參數 Z945X-10 型鑄鐵電動暗桿軟密封閘閥主...軟密封電動暗桿閘閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。

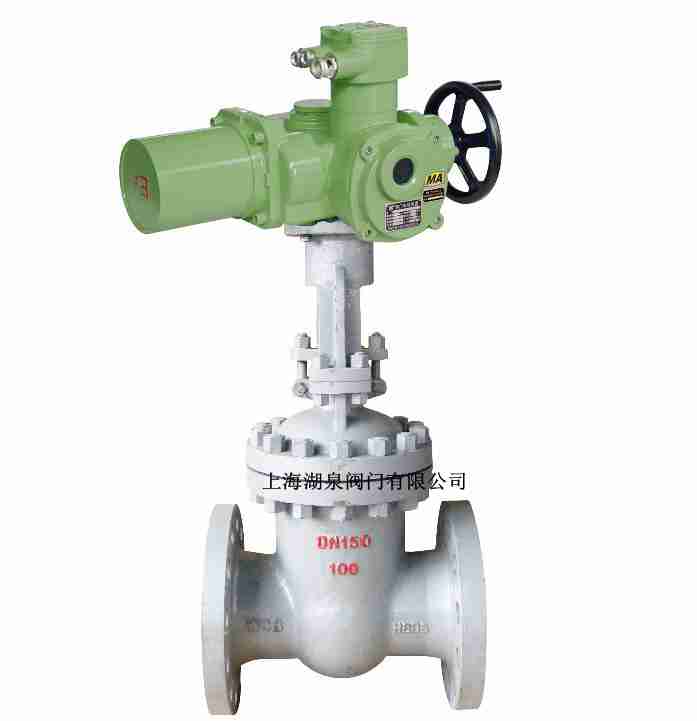

暗桿軟密封電動閘閥

二、 dn800暗桿軟密封電動閘閥技術標準

執行標準	設計制造	結構長度	法蘭面尺寸	試驗-檢驗
執行標準	GB/T12234-89	GB/T12221-89	JB79 GB/T9113	JB/T9092-99 GB/T13927-92

三、 dn800暗桿軟密封電動閘閥主要性能規范

型號	公稱壓力 (MPa)	試驗壓力 (MPa)		工作溫度	使用介質
		密封	強度
Z945H-10	1.0	1.1	1.5	≤200 ℃	水、蒸汽、油
Z945W-10
Z945T-10				≤100 ℃	油品、煤氣

四、 dn800暗桿軟密封電動閘閥主要零件材料

1	閥體	灰鑄鐵、鑄鋼
2	閘板	碳鋼+合金鋼、灰鑄鐵、灰鑄鐵+黃銅
3	閥桿	碳鋼、不銹鋼、黃銅
4	墊片	四氟墊片、金屬石墨墊片
5	大閥蓋	灰鑄鐵、鑄鋼
6	小閥蓋	灰鑄鐵、鑄鋼
7	填料	句四氟乙烯、柔性石墨、浸油石棉盤根
8	支架	灰鑄鐵、鑄鋼
9	電動執行器	殼體(HT200、WCB)

五、主要外形及連接尺寸

公稱通徑DN	L	H	W	D	D1	D2	b
50	180	根據客戶所要求配置電動執 行器而定		160	125	100	20
65	195			180	145	120	20
80	210			195	160	135	22
100	230			215	180	155	22
125	255			245	210	185	24
150	280			280	240	210	24
200	330			335	295	265	26
250	380			390	350	320	28
300	420			440	400	368	28
350	450			500	460	428	30
