電動閘閥怎么配控制柜呢？這要看電動閥門的控制接線方式和控制箱的回路才能回答。上海湖泉閥有限公技術在專家正確告訴你電動閘閥怎么配控制柜，如有不懂的地方可以咨詢公司電話021-64162222  電動控制柜主要用于接收DXYK、DGYK、DXYW、DFYK系列液位控制儀（器）所輸出的高、低水位控制信號，控制液泵電動機的自動開起與停止，其控制形式有全壓起動、降壓起動、軟起動、變頻控制等。本系列控制柜（箱）控制回路中，既設自動控制亦有手動控制，還具備過流、過壓、欠壓、缺相保護及事故報苦功能，本產品使用前，必須按電氣原理圖復核后接線，按照電動機實際要求調整相應元件設定值，然后起動。

1、自動操作：接通電源，電源指示燈亮，將轉換開關轉至“自動”位置，檢查控制柜（箱）所控制的電機是否按液位控制儀的指令動作。當液位達到控制液位時，對應液位指示燈發光，相應的限位控制繼電器常開觸點自動閉合，二次控制回路自動接通，電機起動，同時運行指示燈亮。當水位達到停止水位時，對應的指示燈發光，液位測控儀的對應限位控制繼電器常閉觸點斷開，二次控制回路開路，電機停止工作，運行指示燈熄滅。
2、手動操作：接通電源，電源指示燈亮，將轉換開關轉至“手動”位置，按下起動按鈕，電機開始運轉，運行指示燈亮，按下”停止”按鈕，電機停止運轉，其運行指示燈熄滅。

電動閥門控制柜的控制說明 電動閥門控制柜的控制邏輯說明：電動閥門控制柜的控制說明
1、控制器能夠根據二次網供水溫度和室外溫度調節一次側電動閥，實現改變一次側流量來保證二次側供水溫度的恒定。
2、 控制器能夠根據二次網側供回水壓差調節循環水泵變頻器的運行頻率。
3、 控制器能夠根據二次網壓力自動啟停補水泵保證二次側壓力穩定。
4、 控制柜面板有指示燈、觸摸屏、電壓表、電流表、按鈕、旋鈕，柜內安裝變頻器等相關元件。
5、 配置10.2英寸真彩色漢化人機界面觸摸屏面板，可以對機組進行參數監控、參數設定值得改動。
6、 控制器可以接收4-20mA信號，控制器預留一個以太網接口和一個485通信接口。
7、 可以采集機組溫度、壓力、室外溫度等信號。
8、控制器能夠監控循環水泵、補水泵的工作狀態，開停機狀態，運行頻率及電機電流，電動閥工作狀態、閥門開度；水箱液位等。
9、控制器具有相關報警信息：一次側、二次側溫度低、高報；壓力低、高報，水箱液位低、高報，
水泵、變頻器、電動閥故障等。
10、控制柜具有聯鎖控制功能：

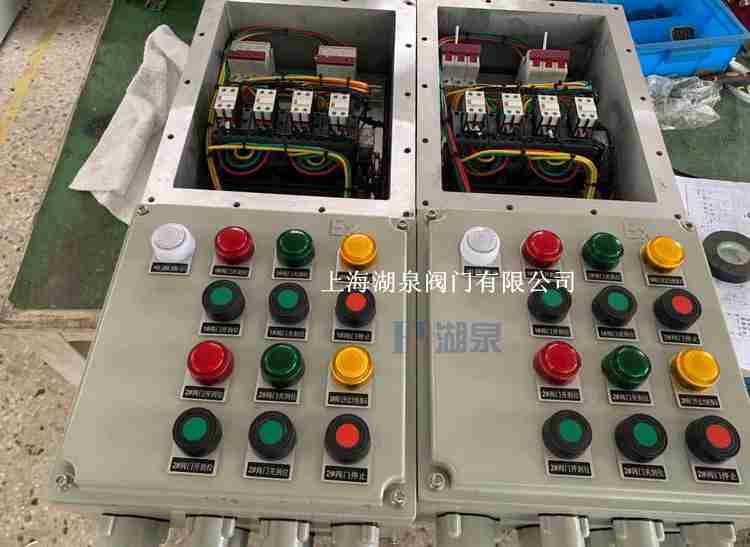

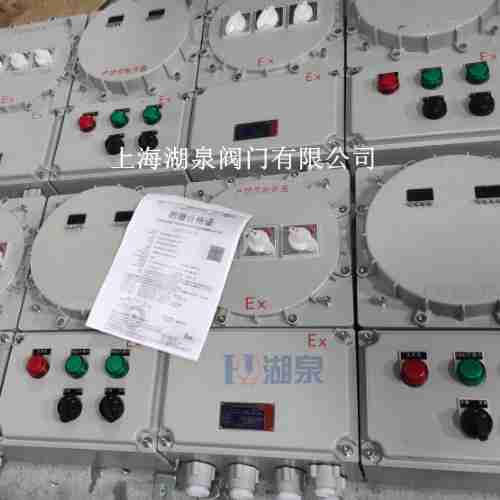

電動閘閥怎么配控制柜產品特點
1、本產品外殼采用優質鋼板剪板折彎氣體保護焊接成形，表面經高速拋丸后粉末靜電噴塑，具有外形美觀、抗靜電耐沖擊等優良性能，內裝斷路器及信號燈元件；
2、本產品為復合型防爆結構，開關箱采用隔爆型結構，母線箱及接線箱采用增安型結構；
3、 采用模塊化設計，各種回路可以自由組合；
4、內裝高分?jǐn)嘈⌒吐╇姅嗦菲骰蛩軞な铰╇姅嗦菲鳎ㄟ^(guò)操作防爆客體外的手柄而實現分合；
5、本產品全面推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好；
6、具有過載、短路、缺相、漏電保護功能；
7、所有緊固件均采用抗強腐蝕的304不銹鋼材質；
8． 布線方式，鋼管或電纜、防爆擾性連接軟管均可；
9． 可根據用戶要求特殊定制；

電動閘閥怎么配控制柜產品優點：
A：柜體鋼板質量?jī)?yōu)良，表面油漆處理到位，外觀美觀，細節處理到位。
B：柜內元器件布局精心設計，排布合理，結構緊湊。
C：柜內走線美觀，用線標準，接頭牢固。
D：元器件選型性價比極高、節能、環保、經濟實惠。
E：柜內輔材和接線端子有多個大品牌供客戶挑選使用。
F：變頻成套控制柜具有過載、短路、缺相、欠壓保護以及電機堵轉、電機超溫及漏電等多種保護功能及故障狀態顯示、并具備單用及多用控制工作模式。減少對電網的沖擊及對整個電網的保護。
G：品質卓越、精心設計、精工制作、功能多樣、多種控制模式、可改變電機的頻率和速度、

電動閘閥怎么配控制柜詢價須知：
A. 電動閘閥防爆控制箱防爆等級：1.IIB級 2.IIC級
B. B.防爆控制箱安裝方式：1.掛式安裝 2.落地式（立式）安裝
C.防爆控制箱進出線方式：1.下進下出 2.上進上出 3.下進上出 4.上進下出
D.防爆控制箱防腐等級：WF1,WF2
1.戶內安裝(IP54) 2.戶外安裝(IP65)（帶防雨罩貨防護箱）
E.防爆開關箱元件品牌：
1.沒有要求（一般選用正泰或德力西品牌）
2.進口元件（一般選用施耐德、ABB、常熟）
3.根據使用方要求定制
