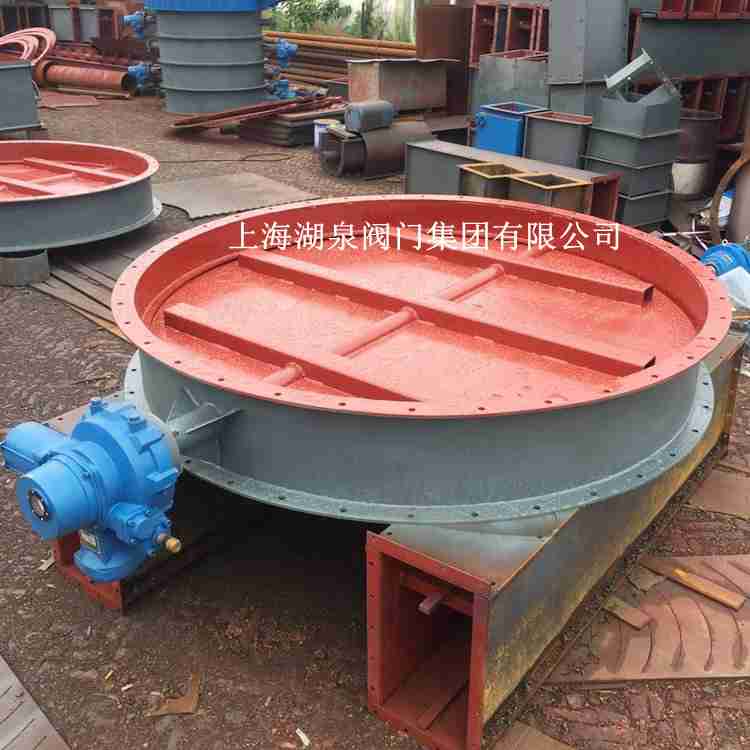

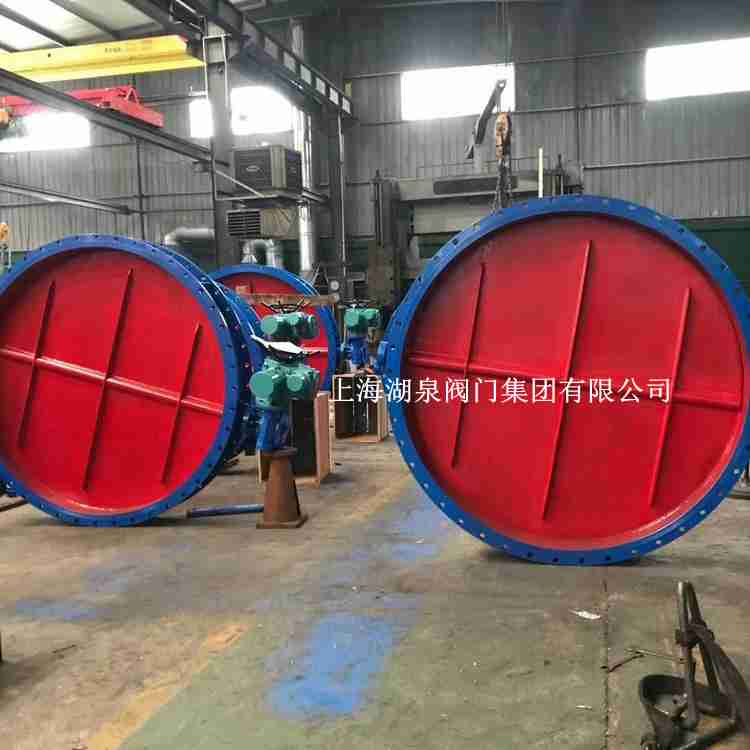

上海湖泉閥門集團有限公司大口徑電動蝶閥生產廠家，電動大口徑通風蝶閥采用鋼板焊接制造,具有結構尺寸短,重量輕,安裝方便等特點。該閥驅動力矩小,啟閉靈活,操作方便。閥體上設置油密封擋圈,密封副之間無可見間隙,泄漏率小。湖泉閥門大口徑電動蝶閥 具有對介質雙向截止可靠的密封結構,其滲漏量為零; 不必從管路上拆下閥門即可更換密封圈(通徑大于DN700); 軸承為自潤滑軸承,不需注油,磨擦力小; 有立式,臥式兩種安裝形式,根據需要供貨;  閥體,蝶板材料可采用合金鑄鐵,以適用于海水介質。

湖泉閥門大口徑電動蝶閥是用圓盤式啟閉件往復回轉90度左右的流體開關，通常在液體，氣體，等流體管路系統中作為阻斷開啟，流量調節閥和阻尼閥功能。大口徑蝶閥是指口徑大于1000mm以上的閥門。早期的蝶閥是一種簡單的，且關閉不嚴的擋板閥，簡單流體調節開關隨著科技文明的進步，該電動蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量凋節功能和關閉密封特性，它的使用非常廣泛．其使用的品種和數量仍在繼續擴大，并向耐酸堿 ，高溫、高壓、大口徑、高密封性、長壽命、優良的調節特性以及一閥多功能方向發展，其可靠性及其他性能指標均達較高水平，并已部分取代截止閥、閘閥和球閥。隨著蝶閥技術的進步。在可以預見的短時間內，特別是在大中型口徑、中低壓力的使用領域，蝶閥將會成為主導的閥門形式。上海湖泉閥門集團有限公司大口徑蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則為全開狀態。

上海湖泉閥門廠家大口徑電動蝶閥特點：
1、大口徑電動蝶閥廠家功能強勁:智能型、調節型、開關式。
2、大口徑電動蝶閥廠家使用方便:采用單相電源,接線簡單;采用*的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
3、大口徑電動蝶閥廠家保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
4、大口徑電動蝶閥廠家智能數控:內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和精確定位。


公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
				1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	z-Фd	D	D1	z-Фd	D	D1	z-Фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2886	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	3156	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3421	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3685	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
