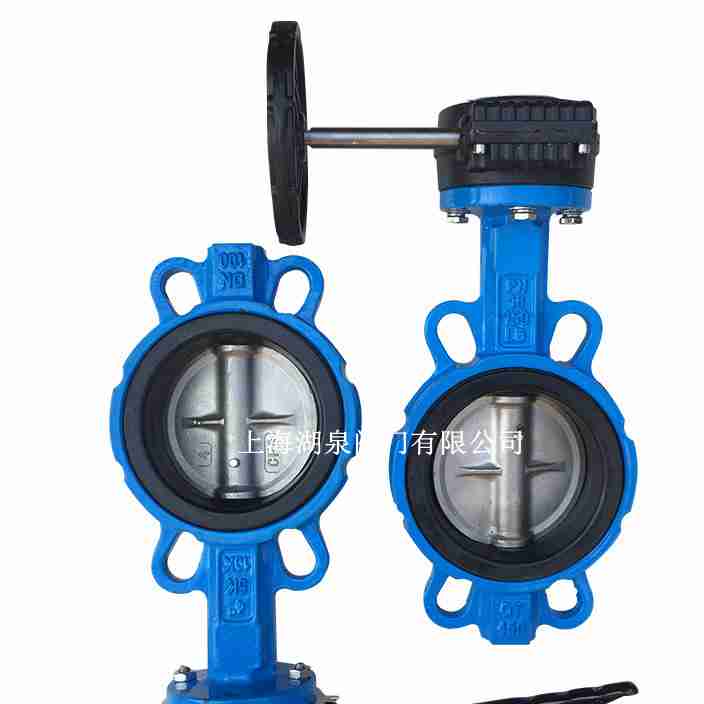

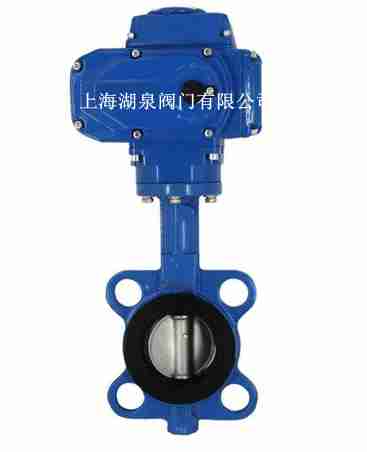

dn65蝶閥,dn65精小型軟密封電動蝶閥, dn65不銹鋼電動對夾蝶閥廠家、型號、價格多少呢？上海湖泉閥門有限公司帶大家了解一下【產品型號】: D71X-16Q 【通 徑】: DN65 【公稱壓力】: PN6/10/16 【適用溫度】: -20～120℃ 應用領 域： 市政建設 水處理 電力 給排水 水利工程 新型蝶閥閥體專利： CN201520267217.9 蝶閥外觀專利： CN201830771212.9 在線詢價 服務熱線： 13821179269（微信 同號） 【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸 汽等 【閥體材質】: 球墨鑄鐵

湖泉閥門對夾蝶閥D71X-10Q DN65球鐵對夾蝶閥D71X-10/16Q DN80球鐵對夾蝶閥D71X-10/16Q DN100球鐵對夾蝶閥D71X-10/16Q DN65灰鐵對夾蝶閥D71X-10/16 DN80對夾式鑄鐵蝶閥D71X-10/16 DN100手柄對夾蝶閥D71X-10/16 DN100灰鐵對夾蝶閥 D71X-16Q鋁手柄凸耳蝶閥 D71X-16軟密封對夾蝶閥    D343F-25C DN50DN65DN80DN100DN125DN150DN200DN250DN300DN400DN500DN600DN700 dn65蝶閥,dn65精小型軟密封電動蝶閥, dn65不銹鋼電動對夾蝶閥技術參數
襯膠蝶閥d371x-16c dn65壓力是1.6MPa
根據《JB/T 308-2004閥門型號編制方法》的規定：
D==蝶閥
3==傳動方式：蝸輪
7==連接形式：對夾
1==結構形式：中線型
X==密封面材料：橡膠
16==壓力等級：1.6MPa
C==閥體材料：碳鋼
dn65：公稱直徑
厚度應該是我zhidao們說的結構長度吧。
不同的連接方式有不同的結構長度
不同的結構也有不同的結構長度
常用的三偏心硬版密封蝶閥對夾權式DN65的結構長度是46mm 65對夾式蝶閥配多長螺絲
常壓PN10為例，DN65對夾蝶閥的結構長度為46mm,法蘭厚度18
螺栓的長度為5+18+18+46+18+18+5=128，買125mm長的就可以了
常用的三偏心硬密封蝶閥法蘭式DN65的結構長度是112mm

d3f4h-16c dn65是什么閥門？
d3f4h-16c dn65是指渦輪傳動，法蘭連接，雙閘板結構，密封面材材料合金鋼，閥體材質鑄鋼25的閥門。
第1個字D指蝶閥
第2個字3指渦輪傳動
第3個字F指法蘭連接
第4個字4指雙閘板結構
第5個字h指密封面材材料為合金鋼
16指公稱壓力1.6MPa
C指閥體材質為鑄鋼25
DN65指閥門公稱通徑

dn65蝶閥,dn65精小型軟密封電動蝶閥, dn65不銹鋼電動對夾蝶閥參數表

給你發一下比較常用的法蘭與螺栓尺寸對照。讓大家參考一下：
DN32 M16×60-4
DN40 M16×60-4
DN50 M16×65-4
DN65 M16×65-8
DN80 M16×65-8
DN100 M16×70-8
DN125 M16×70-8
DN150 M20×80-8
DN200 M20×85-12
DN250 M24×90-12
DN300 M24×100-12
DN350 M24×105-16
DN400 M27×115-16
DN450 M27×120-20
DN500 M30×130-20
DN600 M33×145-20
DN700 M33×150-24
DN800 M36×155-24


蝶閥d71x-10-16大體是什么
對夾式軟密封蝶閥，型號應該這樣寫d71x-10/16,10或16是PN，結構形式是垂直板式
