手動球閥Q21F-16P DN25規格型號及安裝方向示意圖

[ 2024-08-05 ]

Q21F-16P,Q21F-25P,Q21F-32P,Q21F-40P,Q21F-64P外螺紋球閥,Q21F,Q21SA外螺紋球閥的工作原理:關閉時逆時針轉動手柄,手柄通過閥桿轉動球閥的球體,讓球在閥座內旋轉,當手柄旋轉90度時,球體也旋轉了90度,從而讓球體跟中間的密封圈一起,堵住閥體的通道,達到關閉的目的。開啟時順時針轉動手柄,手柄通過閥桿轉動球閥的球體,讓球體在閥座內旋轉,當順時針轉到90度時,球體的中心孔剛好對準閥體的通道,從而流體可以通過閥體和球,達到開啟的目的。公稱壓力為16公斤壓力，整體采用優質不銹鋼材料加工生產。不銹鋼活接球閥公稱壓力范圍：1.6-4.0MPa適用溫度范圍：-20～232℃～350℃適用介質：水、油、氣體某些腐蝕性液體。

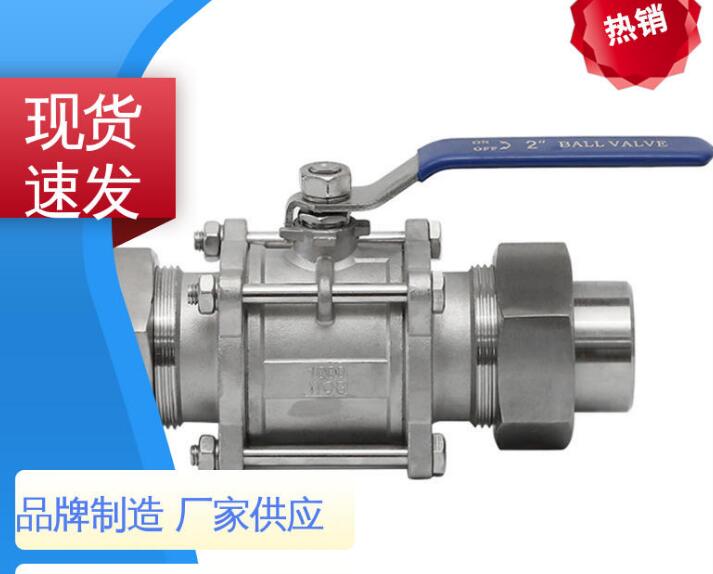

手動球閥Q21F-16P DN25規格型號及安裝方向示意圖

Q21F-16P手動球閥主要零部件材料：

型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
Q21F-16C/25C/40C	A105、45	1Cr18/1Cr18Ni9Ti	不銹鋼SS304	聚四氟乙烯PTFE 對位聚苯PPL	聚四氟乙烯PTFE 對位聚苯PPL
Q21F-16P/25P/40P	1Cr18Ni9Ti	SS304/1Cr18Ni9Ti
Q21F-16R/25R/40R	SS316/1Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

Q21F-16P手動球閥連接尺寸：

公稱通經(mm)	尺寸
公稱通經(mm)	d	L	L1	M	L0	Q61帶對接焊頭總長
6	8	85	15	20×1.5	110	166
10	10	85	16	24×1.5	110	166
15	10	85	18	30×2	110	172
20	13	90	18	36×2	110	187
25	17	100	20	42×2	110	227
32	22	120	20	52×2		235
40	25	135	25	60×3	150	255
50	32	140	25	72×3	180	291

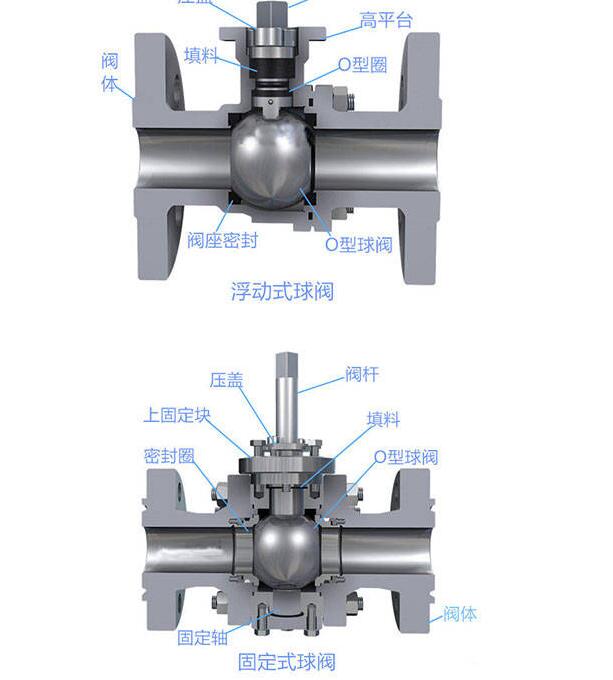

當球閥旋轉90度時，在進、出口處應全部呈現球面，從而關閉閥門，截斷介質的流動。當球閥回轉90度時，在進、出口處應全部呈現球口，從而開啟流動，并且基本沒有流阻力。

1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

2、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

3、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

4、手動球閥應安裝在管道的水平方向或垂直方向。

5、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

6、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
