z41H-25C DN100閘閥型號說明，各代表什么意思

[ 2024-06-14 ]

z41H-25C DN100閘閥型號說明，各代表什么意思?
Z41H-25C
Z代表閘閥
4代表法蘭連接
1代表明桿
H代表硬密封
25代表25公斤壓力
C 代表閥體是鑄鋼的
25公斤鑄鋼法蘭明桿閘閥

根據型號來看的話就是D代表閘閥，4代表法蘭連接，1結構形式楔形單閘板，H密封面材質13Cr系列合金鋼，DN100表示閘閥公稱通徑。問題在于2.5 一把常規的型號是Z41H-16C Z41H-25C 不知道你這邊代表是不是25公斤還是2.5公斤，后面沒有表示的話就是代表閥體采用的鑄鐵材質。通用名稱：手動閘閥，法蘭閘閥，鑄鋼閘閥、碳鋼閘閥、明桿閘閥、硬密封閘閥等。適用溫度：-20℃~425℃適用工況：廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。

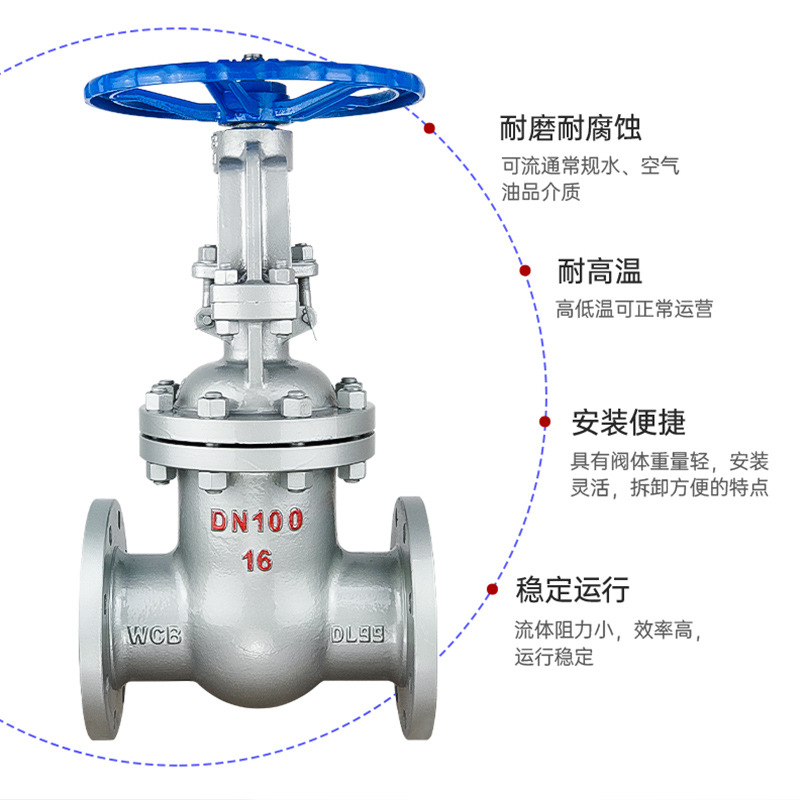

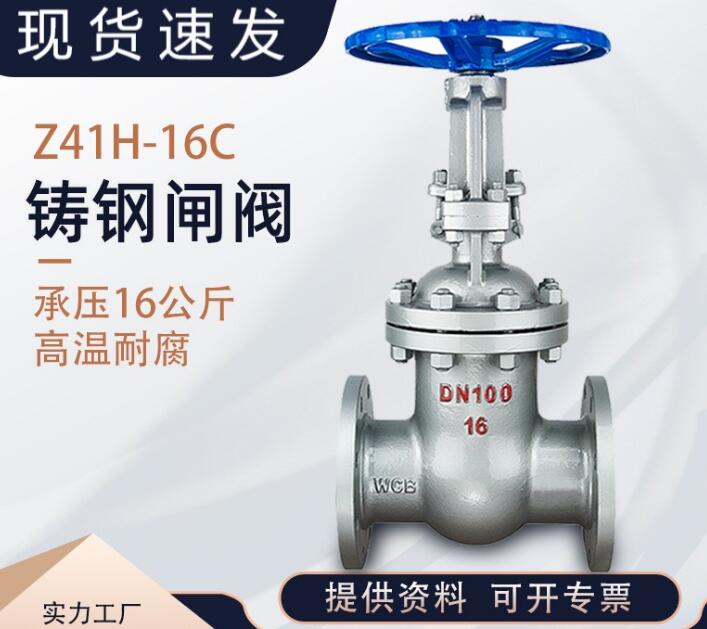

閘閥dn100

公稱壓力或壓力級：

PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K

公稱通徑或口徑：

DN10～1000、NPS 1/2 ～36"

驅動方式：

手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動

閥體材料：

WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

由于閘閥具有許多優點，因此使用范圍很廣。通常DN≥50mm的管路作為切斷介質的裝置都選用閘閥，甚至在某些小口徑的管路上（如DN15～40mm），仍保留了一部分閘閥。

z41H-25C DN100閘閥型號說明

型號	材料
型號	閥體、閥蓋	閥桿	密封面	填料
Z41H-16C、25	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z41Y-16C、25	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41W-16P、25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	石棉石墨或柔性石墨
Z41Y-16P、25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金
Z41W-16R、25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z41Y-16R、25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金
Z41Y-16I、25I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金
Z41Y-16V、25V	鉻鉬釩鋼	鉻鉬釩鋼	堆焊硬質合金	柔性石墨
Z41H-40~200	碳鋼	鉻不銹鋼	碳鋼+Cr13或硬質合金	柔性石墨
Z41H-40I~200I	鉻鉬鋼	合金鋼	合金鋼+硬質合金	柔性石墨
Z41H-40P~200P	鉻鎳鈦鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨
Z41H-40R~200R	鉻鎳鉬鈦鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨

名稱	鑄鋼法蘭閘閥
型號	Z41H-25C
產品數量	長期有貨，庫存充足
價格說明	廠商直銷，最優價
包裝	編織袋（如有特殊要求，另商）
連接形式	法蘭
傳動方式	手動（Z41H）
	氣動（Z641H）
	電動（Z941H）
公稱通徑（DN）	65（mm）
壓力范圍（PN）	1.6（Mpa）
適用介質	水、蒸汽、油品等
適用溫度	≤425℃
主體材料	鑄鋼、不銹鋼

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	b	Z-ød	D6	f	f0	H	H1	D0	重量 (kg)
1.6	40	240	150	110	88	20	4-ø17.5				340	400	220	21
	50	250	165	125	102	20	4-ø17.5				348	408	220	22
	65	270	185	145	122	20	4-ø17.5				350	415	220	33
	80	280	200	160	133	20	8-ø17.5				428	510	280	36
	100	300	220	180	158	20	8-ø17.5				571	670	280	47
	125	325	250	210	184	22	8-ø17.5				614	756	320	78
	150	350	285	240	212	24	8-ø22				682	848	320	85
	200	400	340	295	268	26	12-ø22				820	1036	400	150
	250	450	405	355	320	30	12-ø26				968	1244	450	273
	300	500	460	410	370	30	12-ø26				1145	1474	560	379
	350	550	520	470	430	34	16-ø26				1280	1663	640	590
	400	600	580	525	482	36	16-ø30				1450	1886	720	894
	500	700	715	650	585	44	20-ø33				1676	2181	720	958
2.5	40	240	150	110	88	20	4-ø17.5				340	400	220	22
	50	250	165	125	102	20	4-ø17.5				348	408	220	28
	65	270	185	145	122	22	8-ø17.5				350	415	220	33
	80	280	200	160	133	22	8-ø17.5				425	510	280	46
	100	300	235	190	158	24	8-ø22				571	670	280	64
	125	325	270	220	184	28	8-ø26				614	750	320	105
	150	350	300	250	212	30	8-ø26				682	848	320	134
	200	400	360	310	278	34	12-ø26				820	1036	400	213
	250	450	425	370	335	36	12-ø30				968	1244	450	290
	300	500	485	430	390	40	16-ø30				1145	1474	560	399
	350	550	555	490	450	44	16-ø33				1280	1663	640	631
	400	600	620	550	505	44	16-ø36				1450	1886	720	900
	500	700	730	660	615	44	20-ø36				1676	2181	720	1180
4.0	50	250	160	125	100	20	4-ø18	88	3	4	370	438	280	31
	65	280	180	145	120	22	8-ø18	110	3	4	393	473	280	39
	80	310	195	160	135	22	8-ø18	121	3	4	455	550	320	47
	100	350	230	190	160	24	8-ø23	150	3	4.5	551	670	360	73
	125	400	270	220	188	28	8-ø25	176	3	4.5	634	776	400	98
	150	450	300	250	218	30	8-ø25	204	3	4.5	708	883	400	123
	200	550	375	320	282	38	12-ø30	260	3	4.5	860	1086	450	222
6.4	50	250	175	135	105	26	4-ø23	88	3	4	370	438	450	35
	65	280	200	160	130	28	8-ø23	110	3	4	393	473	280	44
	80	310	210	170	140	30	8-ø23	121	3	4	455	550	280	61
	100	350	250	200	168	32	8-ø25	150	3	4.5	551	670	320	86
	125	400	295	240	202	36	8-ø30	176	3	4.5	634	776	360	140
	150	450	340	280	240	38	8-ø34	204	3	4.5	718	893	400	180
	200	550	405	345	300	44	12-ø34	260	3	4.5	873	1100	450	273
10.0	50	250	195	145	112	28	4-ø25	88	3	4	433	507	280	48
	65	280	220	170	138	32	8-ø25	110	3	4	466	557	280	68
	80	310	230	180	148	34	8-ø25	121	3	4	540	641	320	90
	100	350	265	210	172	38	8-ø30	150	3	4.5	606	726	360	129
	125	400	310	250	210	42	8-ø34	176	3	4.5	689	835	400	212
	150	450	350	290	250	46	12-ø34	204	3	4.5	775	952	450	285
	200	550	430	360	312	54	12-ø41	260	3	4.5	980	1214	560	426
